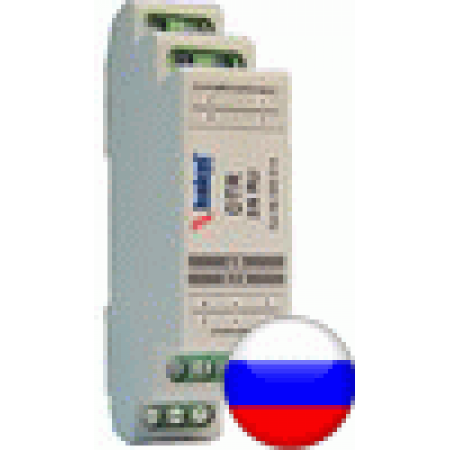

DTR 485/12 G

УЗИП в корпусе для установки на 35 мм DIN-рейку. Количество защищаемых пар проводников 1/ 2. UN= 12 В. IN=0.25 А. Imax(8/20)=10 кА. Скорость передачи данных – до 10 Мбит/с. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Предназначены для защиты линий последовательного интерфейса RS485. Сделано в России.

Дополнительная информация тут.

Общие данные
Cечение присоединяемых проводников	0,25-2,5 мм²
Вносимое сопротивление на линию	2,2 Ом
Время срабатывания	<30 нc
Категория в соответствии с МЭК 61643-21:2000	A2, B2, C2, C3, D1
Код по каталогу	400 608
Количество защищаемых пар	1
Макс. длительное рабочее напряжение DC	13,5 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	1500 Вт
Масса	70 гр.
Материал корпуса	Polyamide PA6
Монтаж	DIN-рейка 35 мм
Номинальное рабочее напряжение DC	12 В
Номинальный разрядный ток (8/20), линия-РЕ	1кА
Номинальный ток	250 мА
Паразитная емкость	1,5 нФ
Рабочая температура	-40°C - +80°C
С2 Максимальный разрядный ток (8/20), линия-РЕ	20 кА
С2 Максимальный разрядный ток (8/20), экран-PE	10 кА
Скорость передачи данных	10 Мбит/с
Степень защиты в соответствии с ГОСТ 14254	IP 20
Уровень напряжения защиты при 1 кВ/мкс, линия-линия	20 В
Уровень напряжения защиты при Imax, линия-линия	148 В
Уровень напряжения защиты при Imax, линия-РЕ	292 В
Уровень напряжения защиты при Imax, экран-РЕ	504 В
Уровень напряжения защиты при In, линия-линия	28 В
Уровень напряжения защиты при In, линия-РЕ	431 В
Уровень напряжения защиты при In, экран-РЕ	504 В
Цвет корпуса	серый
